Манжеты герметизирующие

Манжеты герметизирующие
ГМР (разъемные) и ГМНР (неразъемные)

Заказать

Предназначены для герметизации пространства между рабочим трубопроводом и защитным кожухом (футляром).
Манжеты выпускаются двух типов:
- тип 1 - гофрированные (прессованные);
- тип П - конусные.
В комплект поставки входят: манжеты герметизирующие - 2 шт; хомут стяжной для кожуха - 2 шт; хомут стяжной для рабочего трубопровода - 2 шт; комплект крепежных изделий; паспорт.
Для ремонта действующих трубопроводов поставляются разъемные (разрезные) конусные манжеты, в комплект поставки которых дополнительно входят: комплект материалов для соединения разреза; комплект оснастки для формирования шва разреза; инструкция по выполнению соединения.

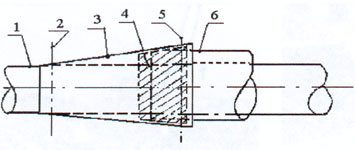

Обозначения:
1. Рабочая плеть.
2. Ось стяжного хомута на рабочей плети.
3. Манжета.
4. Обечайка (заштрихована)
5. Ось стяжного хомута на кожухе.
6. Защитный кожух.

Изготавливается из полимерно-тканевого материала с двухсторонним ПВХ -покрытием "МГН-2" ТУ 8713-076-00300179-01 в двух исполнениях:
- для применения при ремонте трубопровода без демонтажа - разъемные манжеты (ГРМ);
- для применения при новом строительстве - неразъемные манжеты (ГМНР).

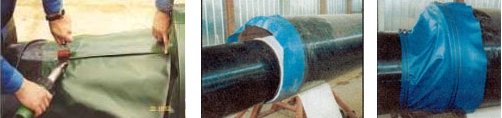

Рис.1 - Сварка захлеста разъемной герметизирующей манжеты.

Рис.2 - Обечайка на кожухе

Рис.3 - Герметизирующая манжета в сборе











Основные характеристики герметизирующих манжет ГМР и ГМНР

Марка изделия

Диаметр трубопровода, мм.

Диаметр защитного кожуха, мм.

Масса комплекта, кг.

Объем комплекта, м3.

ГМР (ГМНР) 57-76





57

76

0,52

0,001

ГМР (ГМНР) 57-89

89

0,56

0,001

ГМР (ГМНР) 57-108

108

0,61

0,001

ГМР (ГМНР) 57-159

159

0,75

0,002

ГМР (ГМНР) 76-89





76

89

0,57

0,001

ГМР (ГМНР) 76-108

108

0,62

0,001

ГМР (ГМНР) 76-159

159

0,76

0,002

ГМР (ГМНР) 76-219

219

0,94

0,002

ГМР (ГМНР) 89-108





89

108

0,63

0,001

ГМР (ГМНР) 89-159

159

0,77

0,002

ГМР (ГМНР) 89-219

219

0,95

0,002

ГМР (ГМНР) 89-273

273

1,12

0,002

ГМР (ГМНР) 108-159





108

159

0,78

0,002

ГМР (ГМНР) 108-219

219

0,96

0,002

ГМР (ГМНР) 108-273

273

1,14

0,002

ГМР (ГМНР) 108-325

325

1,31

0,002

ГМР (ГМНР) 159-219





159

219

1,00

0,002

ГМР (ГМНР) 159-273

273

1,17

0,002

ГМР (ГМНР) 159-325

325

1,35

0,002

ГМР (ГМНР) 159-377

377

1,53

0,003

ГМР (ГМНР) 219-273





219

273

1,21

0,002

ГМР (ГМНР) 219-325

325

1,38

0,002

ГМР (ГМНР) 219-377

377

1,57

0,003

ГМР (ГМНР) 219-426

426

1,75

0,003

ГМР (ГМНР) 273-325





273

325

1,42

0,002

ГМР (ГМНР) 273-377

377

1,60

0,003

ГМР (ГМНР) 273-426

426

1,79

0,003

ГМР (ГМНР) 273-530



530

2,21

0,004

ГМР (ГМНР) 325-377





325

377

1,64

0,003

ГМР (ГМНР) 325-426

426

1,82

0,003

ГМР (ГМНР) 325-530

530

2,24

0,004

ГМР (ГМНР) 325-630

630

2,68

0,005

ГМР (ГМНР) 377-426





377

426

1,85

0,003

ГМР (ГМНР) 377-530

530

2,26

0,004

ГМР (ГМНР) 377-630

630

2,72

0,005

ГМР (ГМНР) 377-720

720

3,14

0,005

ГМР (ГМНР) 426-530





426

530

2,30

0,004

ГМР (ГМНР) 426-630

630

2,75

0,005

ГМР (ГМНР) 426-720

720

3,17

0,005

ГМР (ГМНР) 426-820

820

3,68

0,006

ГМР (ГМНР) 530-630





530

630

2,81

0,005

ГМР (ГМНР) 530-720

720

3,24

0,005

ГМР (ГМНР) 530-820

820

3,75

0,006

ГМР (ГМНР) 530-910

910

4,24

0,007

ГМР (ГМНР) 630-720





630

720

3,30

0,005

ГМР (ГМНР) 630-820

820

3,81

0,006

ГМР (ГМНР) 630-910

910

4,30

0,007

ГМР (ГМНР) 630-1020

1020

4,94

0,008

ГМР (ГМНР) 720-820





720

820

3,87

0,006

ГМР (ГМНР) 720-910

910

4,36

0,007

ГМР (ГМНР) 720-1020

1020

4,99

0,008

ГМР (ГМНР) 720-1220

1220

6,27

0,010

ГМР (ГМНР) 820-910





820

910

4,42

0,007

ГМР (ГМНР) 820-1020

1020

5,06

0,008

ГМР (ГМНР) 820-1220

1220

6,33

0,010

ГМР (ГМНР) 820-1420

1420

7,74

0,013

ГМР (ГМНР) 910-1020





910

1020

5,11

0,008

ГМР (ГМНР) 910-1220

1220

6,39

0,010

ГМР (ГМНР) 910-1420

1420

7,80

0,013

ГМР (ГМНР) 910-1600

1600

9,20

0,016

ГМР (ГМНР) 1020-1220





1020

1220

6,45

0,010

ГМР (ГМНР) 1020-1420

1420

7,87

0,013

ГМР (ГМНР) 1020-1600

1600

9,27

0,016

ГМР (ГМНР) 1020-1700

1700

10,09

0,017

ГМР (ГМНР) 1220-1420





1220

1420

8,00

0,013

ГМР (ГМНР) 1220-1600

1600

9,39

0,016

ГМР (ГМНР) 1220-1700

1700

10,22

0,017

ГМР (ГМНР) 1220-1800

1800

11,08

0,019

ГМР (ГМНР) 1420-1600





1420

1600

9,52

0,016

ГМР (ГМНР) 1420-1700

1700

10,34

0,017

ГМР (ГМНР) 1420-1800

1800

11,21

0,019

ГМР (ГМНР) 1420-1900

1900

12,10

0,020

По желанию заказчика манжеты изготавливаются для любых диаметров рабочих трубопроводов и кожухов.
Манжеты для рабочих трубопроводов диаметром до 530 мм допускается изготавливать толщиной 3+0,5 мм.
ГАРАНТИЙНЫЙ СРОК СЛУЖБЫ ЭЛЕМЕНТОВ ПЕРЕХОДОВ НЕ МЕНЕЕ СРОКА СЛУЖБЫ РАБОЧЕГО ТРУБОПРОВОДА.
Продукция согласована Госгортехнадзором России, сертифицирована, защищена патентами России.
